保密行業綜合布線方案

行政辦公建筑

行政辦公樓信息化應用系統的配置應滿足行政辦公建筑辦公業務運行。信息接入系統應根據辦公業務的需要，將公共信息網及行政辦公專用嘻嘻引入行政辦公建筑內。

行政辦公建筑內應根據信息安全要求或其他業務要求，建立區域移動信號覆蓋或移動通信信號屏蔽系統。信息網絡系統應滿足行政辦公業務信息傳輸安全、可靠、保密的要求，并應根據辦公業務和辦公人員的崗位職能需要，配置相應的信息端口。

對于政府辦公建筑涉及到保密網絡時，布線系統設計應該符合保密安全的要求。

行政辦公樓，尤其是國家政府機關的辦公樓，因其網絡由內網、外網、保密網之分，所以綜合布線系統在物理上完全做到隔離。信息點的設置主要滿足電話、數據的業務需求，并考慮涉及到內網、外網、保密網、以及備份等需要的信息點。這樣，就比一般的工程所用的信息點數量要多得多。

另外，綜合布線設備的安裝場地、管槽、線纜都要做到物理分開。對于有的保密項目，集成商往往只能實施水平配線部分，主干部分則會請具有安全資質或國家授權的機構來做。自用型辦公樓一般選用的綜合布線等級都比較高，如全6類+光纖的配置方案，對于保密網絡將會采用屏蔽的布線系統或光纖至桌面的設計。

針對一些保密的屏蔽房屋，從進線間、電信間或設備間引入的主干線纜應考慮采用屏蔽線纜和光纜，并在引用適當長度的波導管做保護。

金融建筑

在金融建筑電氣設計規范中指出，綜合布線系統應根據金融建筑或金融設施的等級、金融設施的分布情況及管理模式進行規劃與設計。其中的特殊要求如下：

特級、一級金融設施的生產業務專用數據通信網絡應支持多個運營商接入，二級金融設施的生產業務專用數據通信網絡支持多個運營商接入。

特級、一級金融設施的生產業務專用數據通信主干鏈路應自成體系，并應與建筑物或建筑群中其他網絡相互隔離。有條件時，生產業務專用數據通信主干鏈路可經專用管井敷設。二級金融設施的生產業務專用數據通信主干鏈路宜自成體系。

特級、一級金融設施的生產業務專用數據通信干線鏈路應采取冗余措施，二級金融設施的生產業務專用數據通信干線鏈路宜采取冗余措施。

特級、一級金融設施的生產業務專用數據通信網絡應設明顯的標識。二級金融設施的生產業務專用數據銅線網絡宜設明顯的標識。

金融建筑內一般會設置數據中心機房。因此，對綜合布線系統實際上存在樓宇的與數據通信的這兩個網絡，為了保證信息的安全可靠，他們在傳輸介質與布線的空間也都是相互獨立的，但是這兩個配線網之間可以考慮設置互通的路由，增強配線的靈活性。加之金融信息網絡對信息量的需求是相當高的，無論在布線等級的確定或產品的選用都應該充分考慮發展的余地。

金融建筑考慮到工作人員的座席比較密集，而且布線系統可能會包括內外配線網、生產配線網、涉密配線網、物管配線網、弱電系統配線網。

座席區可按3～5㎡設置一個工作區，應終端設備會有多個，因此設置較多的信息點，再按這個量來考慮整個系統的配置。金融機構對信息需求與信息安全要求較高，可以采用6類及以上等級的布線系統，屏蔽布線系統也可以在考慮之內。對于出租型的區域，可使用6類＋光纖混合的綜合布線形式。

設計原則

適用性--本設計從該大樓能提供綜合服務這一基本功能出發，主要滿足以下諸項對布線系統的需求并且能夠適應未來網絡通訊技術的發展的需求。

信息綜合計算機網絡系統

模塊電話局通信網(含話音，傳真，X.25，DDN 等)

辦公自動化網絡系統

能支持各種數據通信、多媒體技術以及信息管理系統等，并且能適應現代和未來技術的發展，保證 25 年不落后。

靈活性--本設計應能滿足樓內各種通信設備的功能要求，即在不同樓層里搭建特定的通訊子網；在大樓任意的信息點上能夠連接不同類型的設備；如計算機，電話機，傳真機，打印機，終端機等。

可擴展性--實施后的結構化布線系統是可擴充的，以便將來有更大的需求時很容易將設備安裝進去。

模塊化結構--結構化布線系統中除去固定于建筑物內的水平線纜外，其所有的接插件都是積木式的標準件，以方便使用管理和擴充。可以使得在投入運行后的維護工作中，備品備件儲備少，故障檢查定位快，運行管理簡單。

開放性--即能支持任何廠家的任意網絡產品，支持任意網絡結構(總線型、星型、環型等)。

成本有效性--在滿足應用要求的前提下，盡可能降低造價。

設計依據

綜合布線系統工程設計規范 GB 50311-2007

ANSI/TIA-568-C.2 美國國家標準學會/美國電信工業協會標準

YD/T926大樓通信綜合布線系統行業標準

ISO/IEC 11801:2008 建筑物綜合布線規范

EIA/TIA-569 商務建筑物電信布線路由標準

EIA/TIA-606 商務建筑物電信基礎設施管理標準

EIA/TIA TSB67 商務建筑物電信布線測試標準

EIA/TIA TSB72 集中光纖布線指導原則

需求分析

XXXX是多幢現代化的綜合辦公大廈。總建筑面積XXX平方米，其主要包括XX樓、XX樓等多棟單體建筑。

作為XX的現代化辦公樓項目，對于該項目的建設有著極高的要求，必須實現對XXXX的現代化信息管理要求，達到國內一流大樓的信息管理水平，所以本次設計建設必須要有前瞻性、示范性、可實踐性和代表性。

需求分析說明

高保密行業最重要的是考慮設備對線纜傳輸帶寬的更高需求和設備本身易產生電磁干擾的問題。為了保證信息的安全性，采用屏蔽+光纖的方式對一些電子設備或保密級別比較高的場合。
布線系統包括內外配線網、生產配線網、涉密配線網、物管配線網、弱電系統配線網。

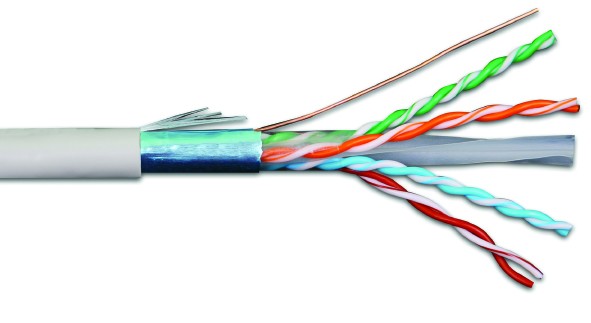

辦公外網宜采用6類非屏蔽系統，內網采用6類屏蔽系統。人員比較密集綜合布線系統的線纜宜采用低煙無鹵型的線纜。
建筑內主干線纜及園區內主干線纜應滿足萬兆或以上計算機網絡設置主干光纜。
公共區域或大空間區域，宜配置信息點以滿足無線局域網絡接入。

綜合布線系統簡介

綜合布線是一種模塊化的、靈活性極高的建筑物內或建筑群之間的信息傳輸通道。通過它可使話音設備、數據設備、交換設備及各種控制設備與信息管理系統連接起來，同時也使這些設備與外部通信網絡相連的綜合布線。它還包括建筑物外部網絡或電信線路的連接點與應用系統設備之間的所有線纜及相關的連接部件。綜合布線由不同系列和規格的部件組成，其中包括：傳輸介質、相關連接硬件(如配線架、連接器、插座、插頭、適配器)以及電氣保護設備等。這些部件可用來構建各種子系統，它們都有各自的具體用途，不僅易于實施，而且能隨需求的變化而平穩升級。

因此，綜合布線系統是一種標準通用的信息傳輸系統。

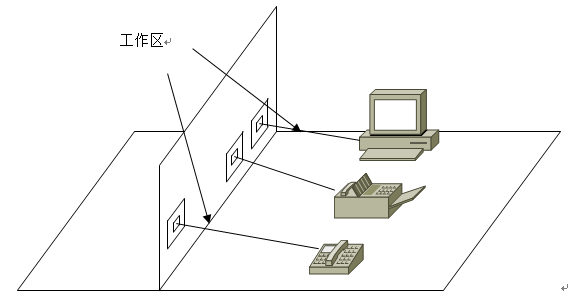

工作區子系統


連接水平子系統的電信插座(TO)和語音或數據終端設備

目的：方便連接設備的變動的重新安排

組成：連接跳線和適配器

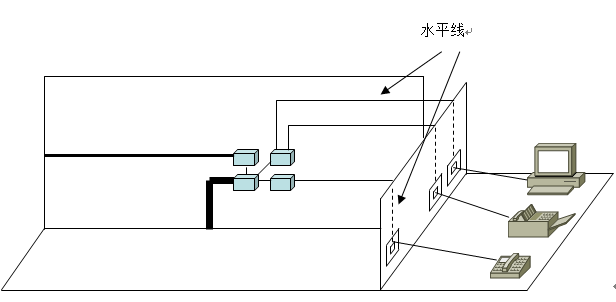

水平子系統


水平子系統包括從工作區到電信接線間（TC）這段距離。

組成：包括TO和把插座延伸到TC所使用的傳輸介質。

應采用星形拓撲結構，所有工作區TO都連接到一個TC或一個設備間（ER）上。

水平電纜的最大長度是295英尺（90米）。

管理間子系統


管理子系統：包括把兩個子系統連接起來或為一個子系統分配共用設備線路的交連和互連、端接硬件、彩色編碼、編號方案及記錄保存裝置。

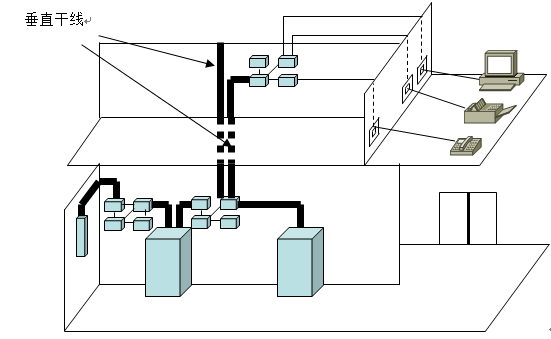

垂直子系統


連接電信接線間和設備區域，實現大樓內部通信。提供大樓的干線（饋電線）電纜的路由部份。

組成：銅纜和光纜以及將此線纜連接到其它地方的相關支撐硬件。

距離：1.語音級UTP電纜長度2624英尺（800米）2.數據超5類、6類電纜時長度295英尺（90米）

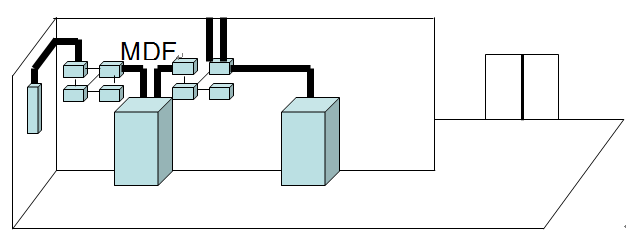

設備間子系統


設備間子系統包括共享的公用設備，及把這些設備端接到連接硬件上要求的傳輸介質

組成：設備間中的電纜、連接器和相關支撐硬件。

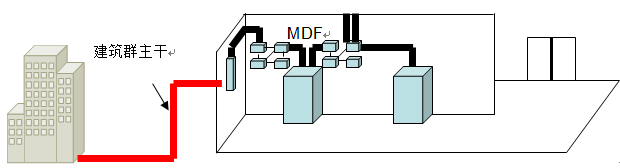

建筑群樓子系統


建筑群子系統把一幢大樓的電纜線延伸到建筑群中其它大樓的通信設備和裝置上。

組成：包括提供大樓間通信設施所需的傳輸介質和支撐硬件，其中有銅纜、光纜、接地的防止電纜的浪涌電壓進入大樓的電氣保護設備。

進線間

進線間是建筑物外部通信和信息管線的入口部位，并可作為入口設施和建筑群配線設備的安裝場地。

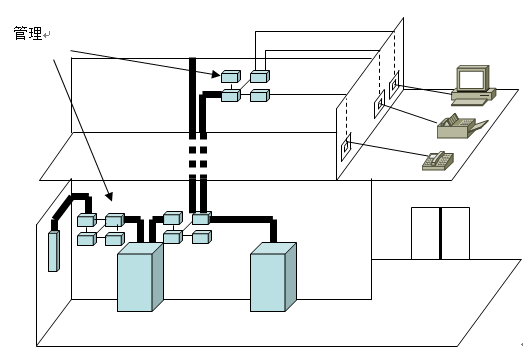

管理

管理應對工作區、電信間、設備間、進線間的配線設備、纜線、信息插座模塊等設施按-定的模式進行標識和記錄。

綜合布線系統基本構成

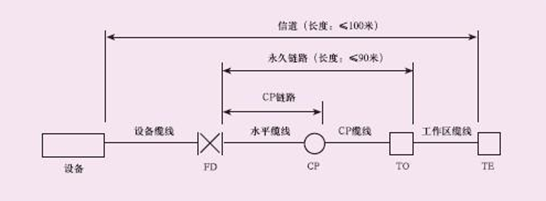

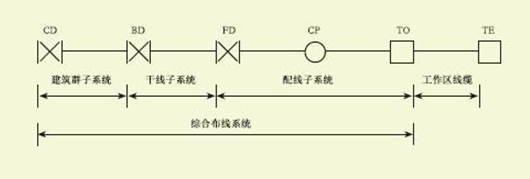

銅纜布線系統信道、鏈路、CP鏈路構成


產品選擇與配置

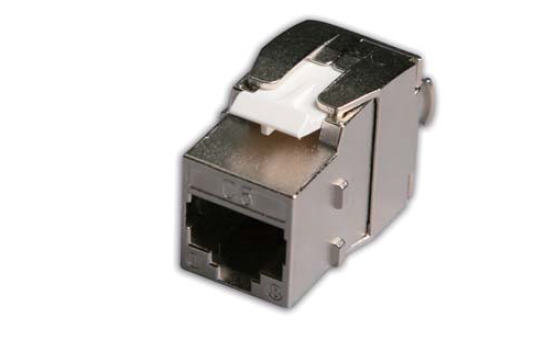

工作區子系統，普通辦公室的信息點面板采用86型雙孔面板和單孔面板(CF8601/CF8602-H)。領導辦公室、會議室等區域建議采用同方地插；為保障傳輸性能，與有源設備連接的跳線采用賽格原廠6類非屏蔽跳線。

水平子系統數據及語音傳輸全部采用6類4對非屏蔽雙絞線(CC71004)，用于實現靈活使用功能轉換。

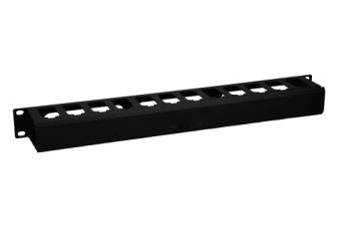

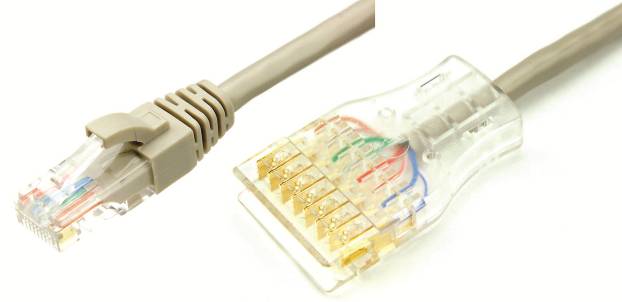

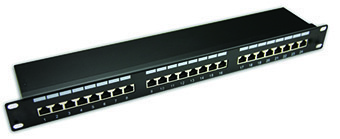

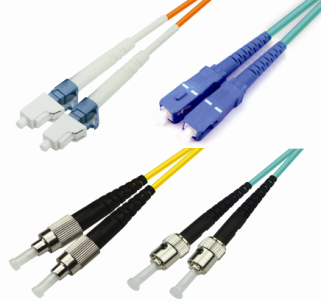

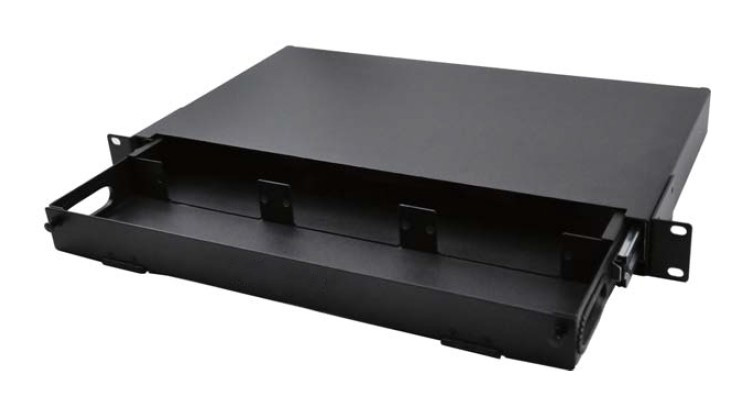

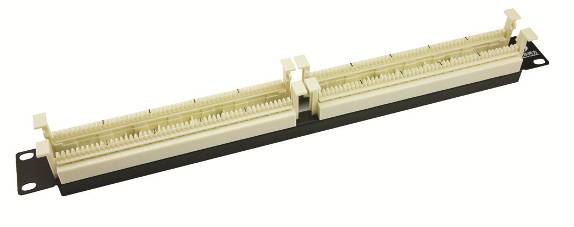

管理間子系統，數據采用6類24口非屏蔽配線架(CP21024)。語音水平側采用6類24口非屏蔽配線架(CP21024)，語音主干側采用110跳線架(CP110W2-50)。通過1對鴨嘴-RJ45成品跳線跨接6類24口非屏蔽配線架和110語音配線架。光系統采用同方24口機架式光纖配線架，賽格LC耦合器和賽格LC光纖跳線及尾纖完成管理間的光纖端接；機柜采用600*600*2000的賽格機柜(TFJG-42U-606BM)。

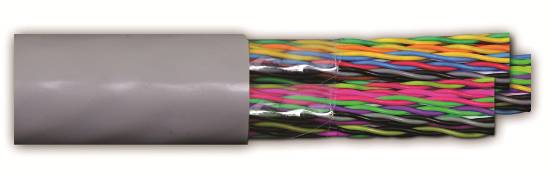

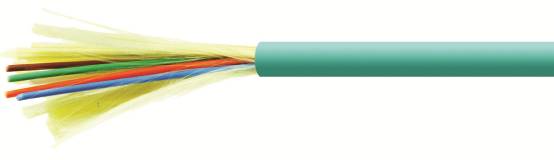

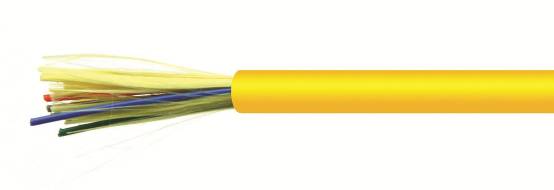

垂直子系統，數據主干采用12芯室內多模光纜(FC600-12MIT3)，從建筑物設備間分別敷設到各樓層的弱電間；語音主干采用大對數通訊電纜(根據實際語音點數量可選，25/50/100對)。從建筑物設備間分別敷設到各樓層的管理間。

設備間，光系統采用賽格24口機架式光纖配線架，賽格LC耦合器和賽格LC光纖跳線及尾纖完成光纖端接；語音主干側采用110跳線架(CP110W2-50)。機柜采用600*800*2000的賽格機柜(TFJG-42U-608BM)。

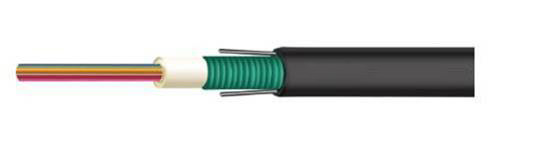

建筑群子系統，各建筑物之間數據主干采用同方室外24芯多模光纜（FC610-24SOV），語音主干采用50對或100對同方室外大對數線纜。

?各建筑物的設備間建議設置在一樓。

綜合布線點位表及清單賽格布線產品參數

工作區子系統

墻上型單口、雙口面板

CF8601-H/CF8602-H
